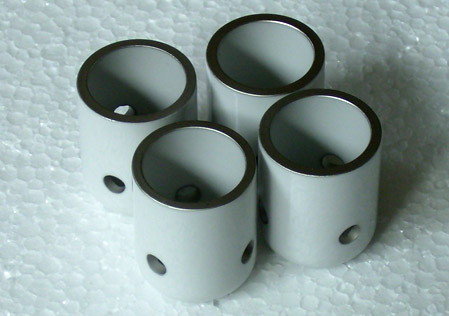

氧化鋯陶瓷是近年來新興的一種特種陶瓷材質具有相變增韌和微裂紋增韌，所以有很高的強度和韌性，被譽為“陶瓷鋼”。氧化鋯在所有工業陶瓷中它的斷裂韌性是最高。
利用氧化鋯陶瓷優異的室溫機械性能對氧化鋯配方和工藝進行優化，獲得了細晶結構的高硬度、高強度和高韌性的氧化鋯陶瓷。高硬度、高強度和高韌性就保證了氧化鋯陶瓷比其它傳統結構陶瓷具有不可比擬的耐磨性。細晶結構的氧化鋯陶瓷通過加工可以獲得很低的表面粗糙度（<0.1um）。因而減少陶瓷表面的摩擦系數，從而減少磨擦力，提高產品的質量。
氧化鋯陶瓷的彈性模量和熱膨脹系數與鋼材相近，因而能有機的與鋼件組合成復合工件，不會因受熱膨脹不一致而造成損壞或炸裂。氧化鋯陶瓷是一種新型高技術陶瓷，它與傳統的氧化鋁陶瓷相比具有以下優點：
1、高強度，高斷裂韌性和高硬度
2、優良的耐磨損性能
3、彈性模量和熱膨脹系數與金屬相近
4、低熱導率。
氧化鋯及氧化鋁對比性能參數如表
| 項目 | 單位 | 材質 | ||||
| 95瓷 | 97瓷 | 99瓷 | 增韌氧化鋁瓷 | 氧化鋯瓷 | ||
| 體積密度 | g/cm3 | 3.6 | 3.65 | 3.7 | 4.0-4.3 | 5.5-6.05 |
| 抗彎強度 | Mpa | 300 | 350 | 400 | 700 | 1100 |
| 斷裂韌性 | Mpam1/2 | 4 | 4.5 | 5 | 7 | 12 |
| 硬度 | HRA | ≥86 | ≥88 | ≥89 | ≥90 | 88-90 |
| 彈性模量 | GPA | 320 | 350 | 390 | 300 | 220 |
| 線膨脹系數 | X10-6/k | 6.5-11.2 | ||||
| 最小可達剩余不平衡度 | Gmm/KG | ≤0,8 | ||||
| 不平衡度減少率 | ≥85% | |||||
地址：http://m.bdctw.cn/bangzhu/864.html
本文“氧化鋯為何被譽為“陶瓷鋼””由科眾陶瓷編輯整理，修訂時間：2022-12-19 17:12:56
科眾陶瓷是專業的工業陶瓷加工生產廠家，可來圖來樣按需定制，陶瓷加工保證質量、交期準時！
有疑問請點擊咨詢客服
- 上一頁：氧化鋯陶瓷棒制做毛坯成型的方法有哪些特點
- 下一頁：氧化鋁陶瓷有哪些性能標準
